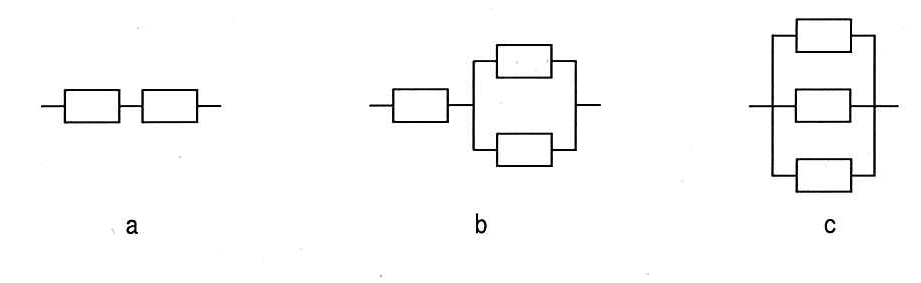

同じ装置が複数接続されているシステム構成a～cについて，稼働率が高い順に並べたものはどれか。ここで，─□─は装置を表し，並列に接続されている場合はいずれか一つの装置が動作していればよく，直列に接続されている場合は全ての装置が動作していなければならない。
- アa, b, c
- イb, a, c
- ウc, a, b
- エc, b, a
正解と解説を見る
正解
エ c, b, a
正解は「c, b, a」である。稼働率は、直列に接続された装置が多いほど(全ての装置が正常でなければならないため)低くなり、並列に接続された装置が多いほど(いずれか一つが動作していればよいため)高くなる。各構成図における直列・並列の組合せを比較すると、並列要素が最も多く冗長性が高い構成cの稼働率が最も高く、次いでbが高く、直列要素が多く冗長性が低いaが最も低くなる。したがって稼働率が高い順に並べるとc、b、aとなる。
