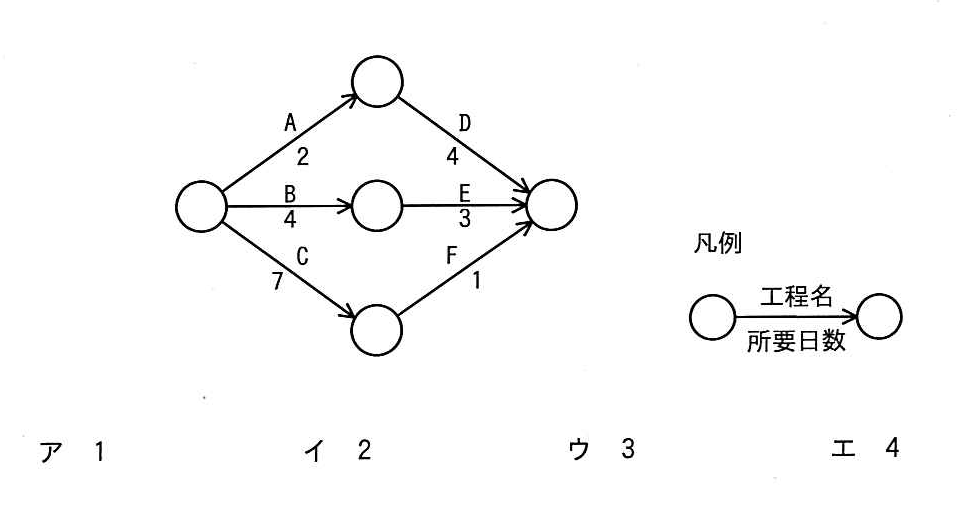

システム開発を示した図のアローダイアグラムにおいて，工程AとDが合わせて3日遅れると，全体では何日遅れるか。
- ア1
- イ2
- ウ3
- エ4
正解と解説を見る
正解
ア 1
アローダイアグラムでは、複数ある経路（パス）のうち所要日数が最も長い経路（クリティカルパス）が全体の完了日数を決定し、クリティカルパス以外の経路は余裕（フロート）を持つ。工程AとDが合計3日遅れても、それらを含む経路の余裕（フロート）で吸収できる分があるため、全体の完了に実際に影響するのは余裕を超えた分のみであり、この図の条件では全体で1日遅れとなる。フロートを考慮せず遅れ日数をそのまま全体の遅れとする考え方は誤りである。
