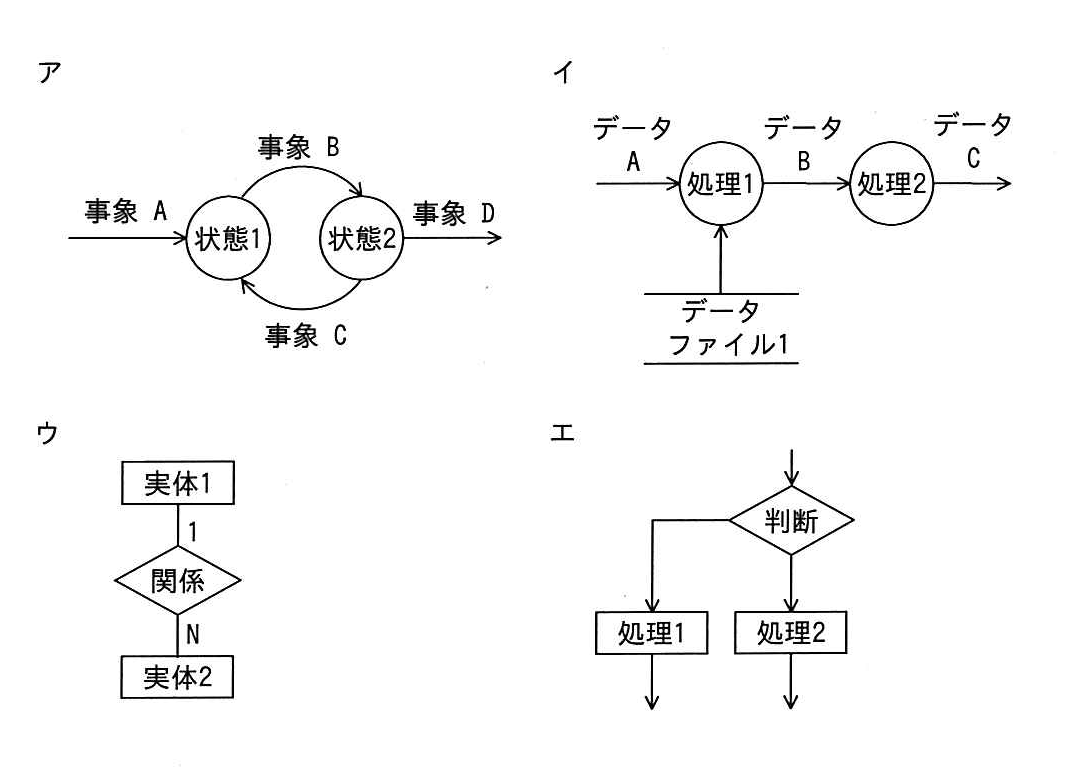

DFDの記述例として,適切なものはどれか。
- ア状態遷移図の例:「事象A」の矢印が外部から「状態1」の円に入り,「状態1」から「状態2」へ「事象B」の矢印,「状態2」から「状態1」へ「事象C」の矢印が向かい,「状態2」から外部へ「事象D」の矢印が出ている図。
- イDFDの例:「データA」が「処理1」の円に入り,「処理1」から「データB」が「処理2」の円へ流れ,「処理2」から「データC」が外部へ出る。また「データファイル1」(データストアの記号)から「処理1」へ矢印が入っている図。
- ウER図(実体関連図)の例:「実体1」の四角形から「関係」のひし形へ多重度"1"の線,「関係」から「実体2」の四角形へ多重度"N"の線が引かれている図。
- エフローチャートの例:上から矢印が「判断」のひし形に入り,「判断」から左右に分岐して「処理1」「処理2」のそれぞれの四角形へ進み,それぞれの下へ矢印が出ている図。
正解と解説を見る
正解
イ DFDの例:「データA」が「処理1」の円に入り,「処理1」から「データB」が「処理2」の円へ流れ,「処理2」から「データC」が外部へ出る。また「データファイル1」(データストアの記号)から「処理1」へ矢印が入っている図。
DFD(データフローダイアグラム)は、データの発生源から処理を経て利用先に至るまでの「データの流れ」を、処理(円)、データストア(データファイル)、外部(源泉・吸収先)、データフロー(矢印)で表現した図であり、選択肢2の記述がこれに該当する。選択肢1は状態と事象の遷移を表す状態遷移図、選択肢3は実体間の関連と多重度を表すER図(実体関連図)、選択肢4は処理の順序や分岐を表すフローチャートの説明であり、いずれもDFDとは異なる図法である。図法ごとに何を表現するための図なのかを対応付けて覚えておくとよい。
