条件①～④を全て満たすとき，出版社と著者と本の関係を示すE-R図はどれか。ここで，E-R図の表記法は次のとおりとする。 〔表記法〕 [a] ──▶ [b] aとbが，1対多の関係であることを表す。 〔条件〕 ① 出版社は，複数の著者と契約している。 ② 著者は，一つの出版社とだけ契約している。 ③ 著者は，複数の本を書いている。 ④ 1冊の本は，1人の著者が書いている。

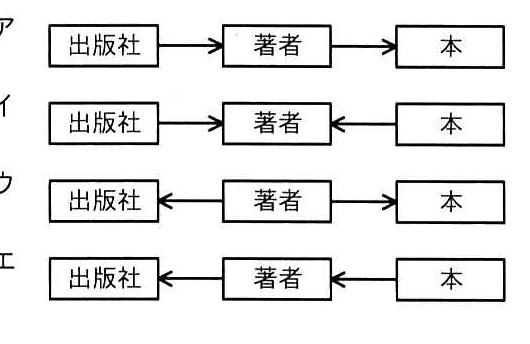

- ア出版社 → 著者 → 本
- イ出版社 → 著者 ← 本
- ウ出版社 ← 著者 → 本
- エ出版社 ← 著者 ← 本
正解と解説を見る
正解
ア 出版社 → 著者 → 本
条件より、出版社と著者は1対多（出版社→著者）、著者と本も1対多（著者→本）の関係になる。よって出版社→著者→本と一直線に矢印が伸びる形が正しい。矢印の向きが逆になっている選択肢は「複数の出版社と契約する著者」や「複数人で書く本」を表してしまい、条件②・④に反する。
