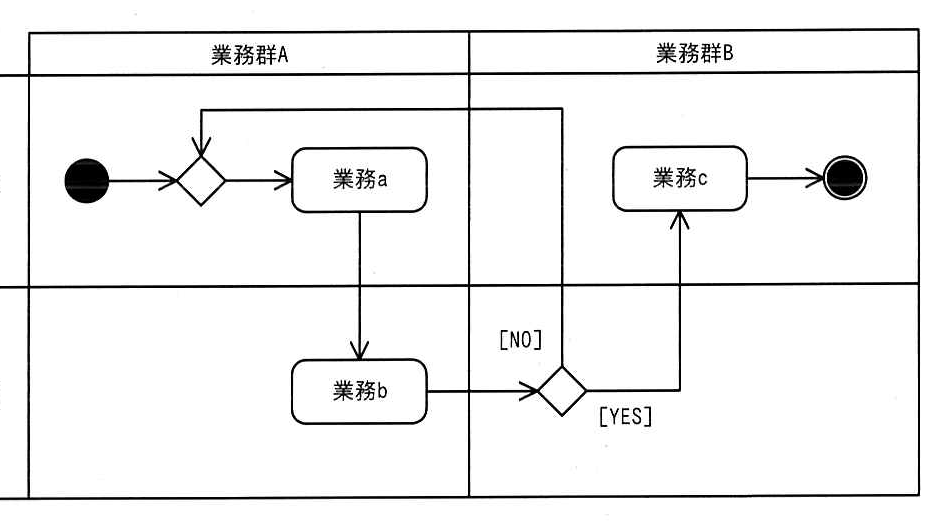

業務プロセスを、例示するUMLのアクティビティ図を使ってモデリングしたとき、表現できるものはどれか。
- ア業務で必要となるコスト
- イ業務で必要となる時間
- ウ業務で必要となる成果物の品質指標
- エ業務で必要となる人の役割
正解と解説を見る
正解
エ 業務で必要となる人の役割
UMLのアクティビティ図は、業務プロセスにおける処理の流れや分岐、並行処理などを表現するとともに、スイムレーンを用いることで各処理をどの役割(担当者・部門)が担当するかを表現できる。一方、コストや所要時間、品質指標といった定量的な数値情報は、アクティビティ図では直接表現できないため誤りとなる。
