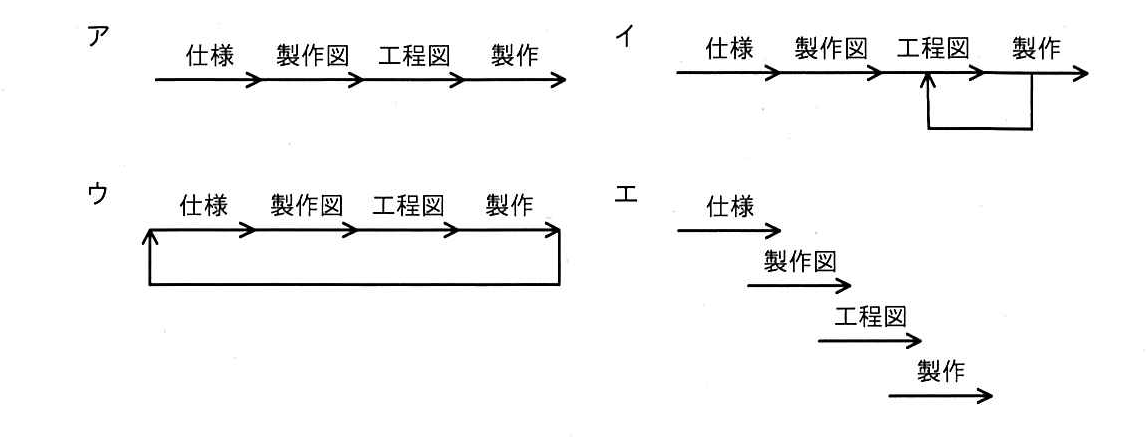

コンカレントエンジニアリングを適用した後の業務の流れを表した図として，最も適したものはどれか。ここで，図の中の矢印は業務の流れを示し，その上に各作業名を記述する。
- ア「仕様」→「製作図」→「工程図」→「製作」の順に各作業が一本の矢印で直列につながる図（後戻りや並行部分はない）。
- イ「仕様」→「製作図」→「工程図」→「製作」の順に直列に流れるが，「工程図」から「製作」へ進んだ後，「製作」から「工程図」へ戻るフィードバックの矢印が付加されている図。
- ウ「仕様」→「製作図」→「工程図」→「製作」の順に直列に流れるが，「製作」から「仕様」へ戻る大きなフィードバックの矢印が全体を囲むように付加されている図。
- エ「仕様」，「製作図」，「工程図」，「製作」の各作業が，前工程の終了を待たずに時間差を付けて重なり合いながら並行して開始・進行する図。
正解と解説を見る
正解
エ 「仕様」，「製作図」，「工程図」，「製作」の各作業が，前工程の終了を待たずに時間差を付けて重なり合いながら並行して開始・進行する図。
コンカレントエンジニアリングは、各工程の完了を待たずに複数の作業を時間差を付けて並行して進めることで開発期間を短縮する手法です。そのため図としては、仕様・製作図・工程図・製作の各作業が重なり合いながら並行して進む形が適切であり、単純な直列やフィードバックループの図はこの考え方を表していません。
