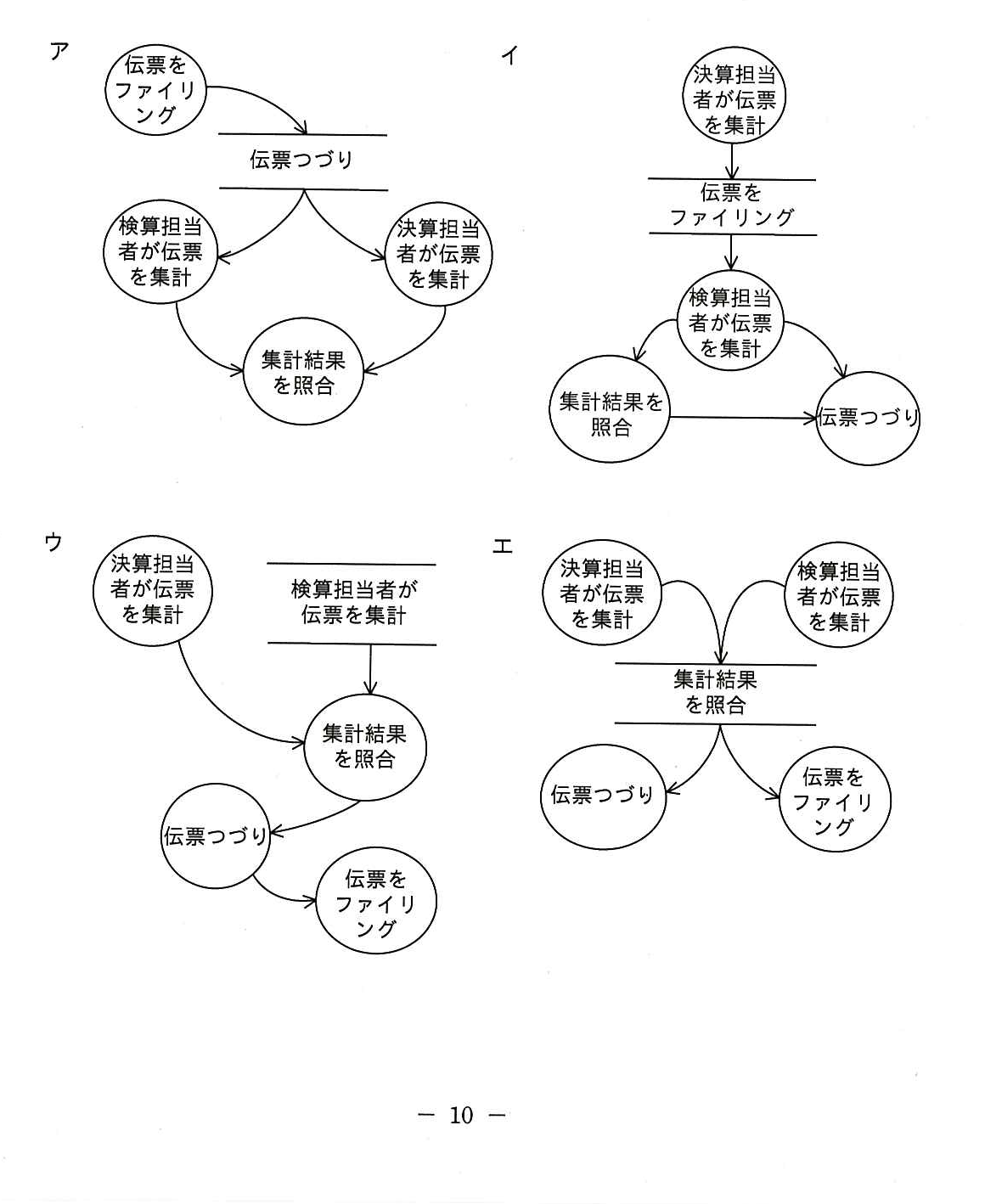

次の業務プロセスをDFDで表現したものはどれか。 ITパスポート 平成27年度春期 問25

正解はアである。設問の業務プロセスでは、各部で発生した伝票を経理担当者が受け取り「伝票つづり」というデータストアにファイリングした後、決算担当者と検算担当者がそれぞれ独立にそのデータストアから伝票を読み出して集計を行い、両者の集計結果を照合するという流れになる。正しいDFDは、この一連の流れ、すなわち伝票の入力から蓄積（データストア）、そして決算担当者・検算担当者という二つの独立した処理による集計と照合処理までを過不足なく表現したものでなければならない。他の選択肢は、データストアを経由しない流れになっていたり、決算担当者と検算担当者による独立した集計・照合の関係が正しく表現されていなかったりする点で、業務プロセスの記述と整合しない。
